產品介紹

FC-161CNC-YC 橫刮墨杯式移印機-五組獨立膠頭汽缸+伺服移載-旋轉

特點:

  • 採用調壓式刮墨(專利M311585號),可以輕易調整墨杯刮墨壓力.

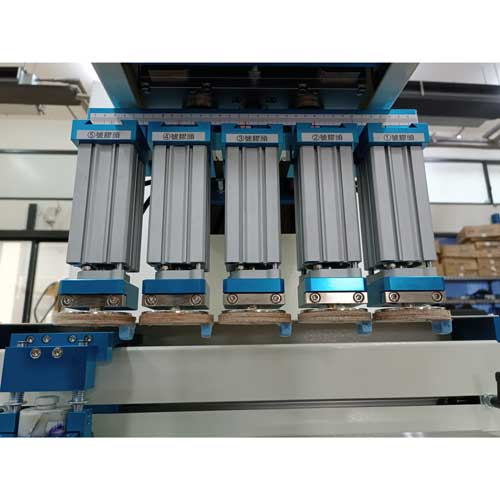

  • 移印機有五組獨立式氣缸可各別控制

    • 可任意設定印刷站別,可設定改變印刷順序

    • 可任意設定各站印刷次數

  • 移印機的墨杯採用左右橫移方式

  • 搭載伺服滑台座及伺服旋轉機構,可任意微調治具角度因應素材印刷角度

  • 數位控制膠頭沾墨高度及印刷高度,精準設定且易於操作

  • 可設定獨立氣缸膠頭先行伸出,便於操作者印刷對位之用。

  • 二段式膠頭下壓氣壓缸設計,針對特殊形狀素材進行客製

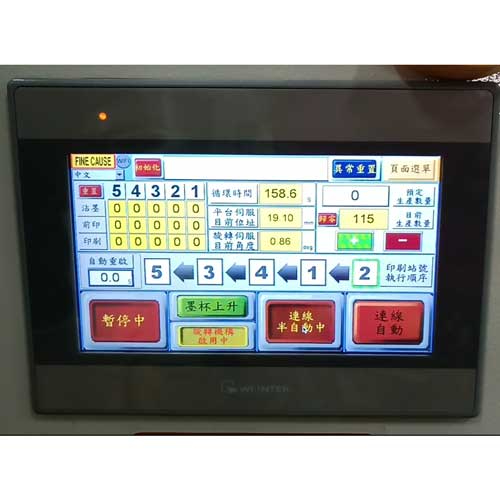

  • 7.0吋彩色TFT觸控螢幕:

    • 採用PLC可程式控制器,易於增設或修改功能:

    • 內建5種語文,繁體中文、英文、越南文、泰文、印尼文

    • 生產履歷功能: 內建智慧型柱狀圖表,過去30天之產能,運轉時間,生產速度…等

    • 智慧工廠新典範 工業物聯網(I.O.T.),無論您在何方只要下載佳因APP均能查看產能報表



動作流程:

  • 人工將素材置於旋轉治具上方

  • 伺服滑台移至第一印刷位置,膠頭下壓進行印刷

  • 伺服滑台移至鋼板第二logo前方,伺服旋轉素材至第二印刷位置,膠頭下壓進行印刷

  • 伺服滑台移至鋼板第三logo前方,伺服旋轉素材至第三印刷位置,膠頭下壓進行印刷

  • 伺服滑台移至鋼板第四logo前方,伺服旋轉素材至第四印刷位置,膠頭下壓進行印刷

  • 伺服滑台移至鋼板第五logo前方,伺服旋轉素材至第五印刷位置,膠頭下壓進行印刷

  • 伺服滑台將旋轉治具移載回第一站位置

  • 人工將素材取出

產品規格

機型 FC-161CNC-YC
印刷色 1
膠頭汽缸 5組 (可依需求規劃客製)
建議最大印刷範圍 (mm) 每組 Ø50
使用鋼版尺寸 (mm) 590*80 mm
產能/小時 1200~1800 Pcs
機器尺寸 (cm) L: 95 W: 80 H: 150 cm
淨重 130 kg
