曲面網版印刷機 調機教學-【第二集】

FA-400RSN半自動曲面網版印刷機 教學影片Part-2

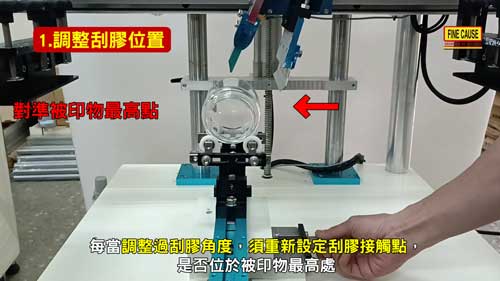

1.如何調整網印機刮膠位置?

• 先將網版拆卸，調整刮膠汽缸下降高度，使之能裝入刮膠夾。

• 設定刮膠刮墨角度-設定好刮膠之刮墨角度、高度。

  • 當被印物直徑公差較大時，可以將刮膠角度調大一些，對準被印物最高點

※注意:每當調整過刮膠角度，須重新設定刮膠接觸點，是否位於被印物最高處。刮膠與被印物之接觸點必須在被印物之最高點，否則易造成雙影、溢墨等印刷問題。

2.如何調整網印機回墨刀位置?

• 操作機器，取出被印物後，裝上回墨刀，初步設定回墨刀汽缸下降高度與水平，確認下降點高於網版至少5mm以上。【精確位置】待再次裝上網版時，再做微調。

• 操作機器，讓刮膠座組處於上位，並裝入網版鎖付。調整網版前後左右位置，確認網版上之圖案與素材間之位置，網版固定螺栓鎖付完成。

• 微調回墨刀之水平與高度，讓回墨刀高於網版約0.1~0.2mm，不應碰觸到網版。

 待續  Part-3

• 調整印刷刮墨範圍

• 實際印刷

曲面網版印刷機 操作教學影片第1集 請點此
